Unity Shader 21.05.14. 하프벡터 빛효과 + 외곽선, 홀로그램



Shader "Custom/Skeleton"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Thickness("Thickness", Float) = 0
        _Color("Color", Color) = (1,1,1,1)
        _TexColor("Texture Color", Color) = (1,1,1,1)

    }
        SubShader
    {
        Tags { "RenderType" = "Opaque" }
        LOD 200

        Cull Front
        CGPROGRAM

        #pragma surface surf _Skeleton vertex:vert noambient

        float _Thickness;
        float4 _Color;

        void vert(inout appdata_full v)
        {
            v.vertex.xyz += v.vertex.xyz * _Thickness;
        }

        struct Input
        {
            float2 uv_MainTex;
        };

        void surf (Input IN, inout SurfaceOutput o)
        {

        }

        float4 Lighting_Skeleton(SurfaceOutput s, float3 lightDir, float atten)
        {
            return _Color;
        }
        ENDCG

        Cull Back

        CGPROGRAM

        #pragma surface surf _Skeleton
        sampler2D _MainTex;
        float4 _TexColor;
        struct Input
        {
            float2 uv_MainTex;
        };

        void surf(Input IN, inout SurfaceOutput o)
        {

            fixed4 c = tex2D(_MainTex, IN.uv_MainTex);
            o.Albedo = c.rgb;

            o.Alpha = c.a;
        }

        float4 Lighting_Skeleton(SurfaceOutput s, float3 lightDir, float3 viewDir, float atten)
        {
            float3 hVec = normalize(lightDir + viewDir);
            float spec = dot(hVec, s.Normal);

            float4 final;
            final.rgb = spec * s.Albedo + _TexColor;
            final.a = s.Alpha;
            return final;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

1. 잊지 말아야 할 것은 Culling순서를 정해주는 것이다. 그렇지 않으면 외곽선은 제대로 출력되지 않는다.

2. 커스텀라이트 사용시 메서드 이름은 반드시 'Lighting + pragma에 선언한 이름'이어야한다.

3. 하프벡터를 사용하려면 커스텀라이트 메서드의 매개변수에 viewDir이라는 시선벡터를 추가해주어야한다.

4. 커스텀라이트는 float4를 반환하기때문에 return으로 값을 반환해주자.

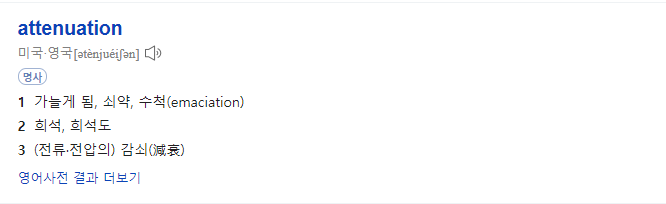

5. atten은 빛의 감쇠를 나타낸다.

naver

atten이 빠지면 어떨까. 비교해보았다.

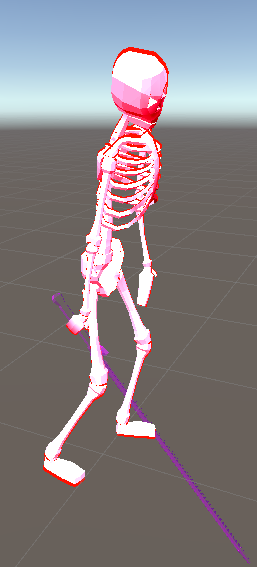

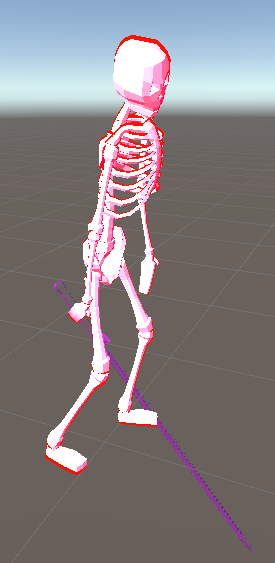

atten O // X

Albedo와 Emission처럼 빛의 영향을 받지 않는 것처럼 보인다.

Shader "Custom/Sword"
{
    Properties
    {
        _SwordColor("Sword Color", Color) = (1,1,1,1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM

        #pragma surface surf Standard alpha:fade

        float4 _SwordColor;

        struct Input
        {
            float2 uv_MainTex;
            float3 viewDir;
        };

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            float ndotv = dot(o.Normal, IN.viewDir);
            o.Albedo = _SwordColor.rgb;

            o.Alpha = pow(1-ndotv,1);
        }
        ENDCG
    }
    FallBack "Diffuse"
}

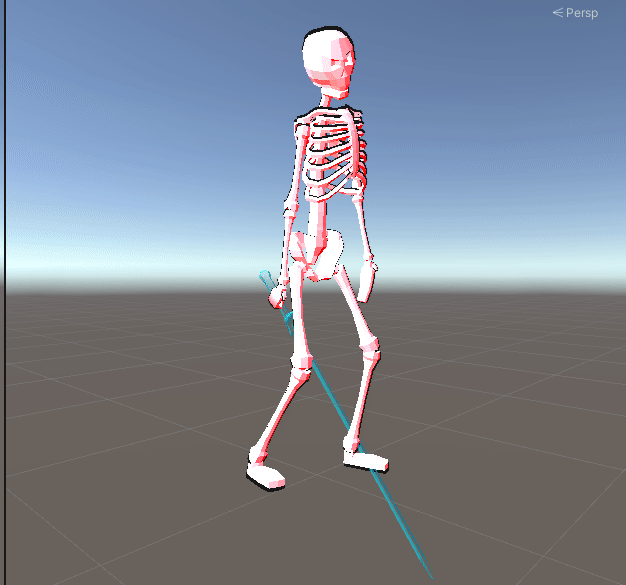

결과물

홀로그램, 스켈레톤, 외곽선의 색깔은 조절할 수 있다.

스켈레톤, 홀로그램, 외곽선 색조절
